产品名称:电镀定子内腔磨砂轮 产品品牌:沈阳中科 产品类别:电镀CBN砂轮 浏览次数:28
分享:
赞一下 5
文章概述:
成型电镀CBN砂轮特点:轮廓度、粗糙度、圆度要求精度较高,基本为国外进口,我所能全面替代此类砂轮,满足客户要求的各项指标。缩短供货周期,降低成本40%-50%


...................................................................................................................................................................................................................................................................................................................................................

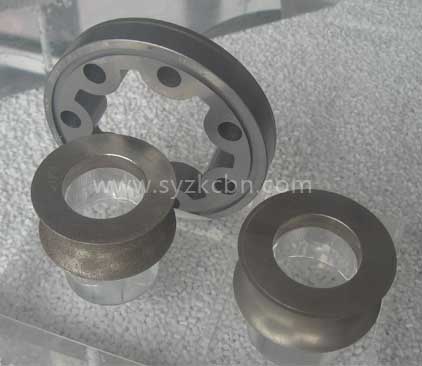

电镀定子砂轮仿形磨削

结合剂对磨料的结合强度高,磨料层薄,磨粒密度高,砂轮表面切削锋利,磨削效率高,经济性好,一般不需修整,使用起来特别方便。





...................................................................................................................................................................................................................................................................................................................................................


电镀定子砂轮磨削参数

电镀仿形砂轮为满足定子工件磨削精度设计的电镀砂轮。仿照定子的形状轨迹研发的专用砂轮,磨削定子内腔,以下客户磨削参数仅供参考。

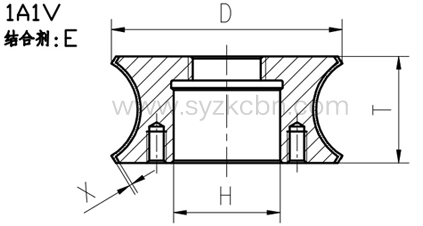

电镀定子砂轮图纸




客户磨削参数


产品说明

转向器定子磨削

磨削产品

定子

磨削砂轮

CBN电镀成型磨砂轮

砂轮特点

砂轮轮廓度0.005mm

砂轮类型

单片精磨、单片粗磨(基体硬车加工)

工件粗糙度

Ra0.8

工件圆度

0.008mm

工件R值

-0.01~+0.01

切圆误差

-0.004~+0.004mm

弦长误差

-0.01~+0.01mm

砂轮使用周期

80~100


...................................................................................................................................................................................................................................................................................................................................................


电镀定子砂轮磨削应用


变速箱齿轮、减速机齿轮、液压泵定转子(全液压转向器定子内腔、转子外弧磨削)、风能发电增速机齿轮、工业空气压缩机蜗杆、等速万向节等高精度仿形磨削领域。



...................................................................................................................................................................................................................................................................................................................................................



定子砂轮配套进口设备


1.德国KAPP机床;

2.日本:东洋、光洋、新技研磨床。

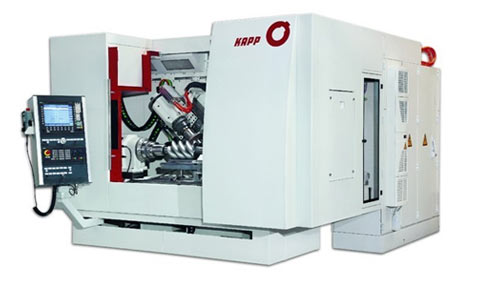

配套德国KAPP设备

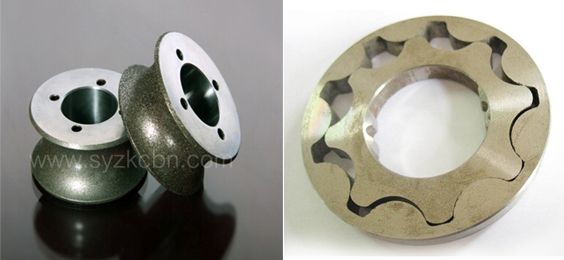

砂轮装夹及磨削过程





...................................................................................................................................................................................................................................................................................................................................................



电镀定子砂轮全方位展示

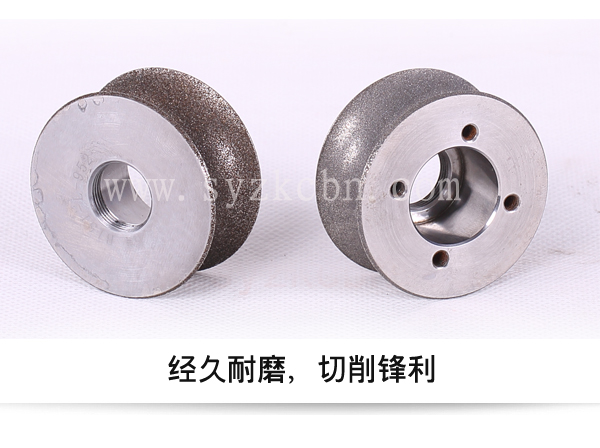

正面

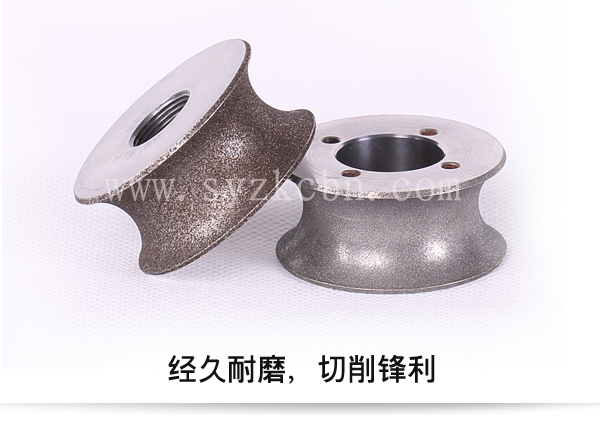

侧面

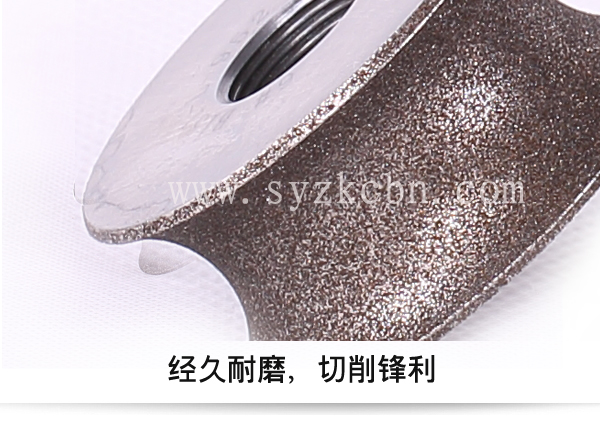

细节




...................................................................................................................................................................................................................................................................................................................................................
