产品展示
产品名称:高精度电镀磨齿砂轮 产品品牌:沈阳中科 产品类别:电镀CBN砂轮 浏览次数:14
分享:
赞一下 1
文章概述:
电镀CBN砂轮
成型简单是此砂轮的一大特点,但是只有一层镀层,不能修整。而且在加工过程中最难知道何时磨层受损,所以试用小批量的机械加工和几何图形复杂的成型磨削加工和修正滚轮用




...............................................................................................................................................................................................................................................................................................................................................



电镀磨齿砂轮技术特点

①电镀磨齿砂轮具有良好的硬度和热扩散系数.②磨削区域温度适中,有效降避免了齿轮磨削裂纹的产生。

③经CBN砂轮磨削后的齿轮表面质量好.④生产效率高,将会在齿轮行业的磨削中得到广泛的应用。

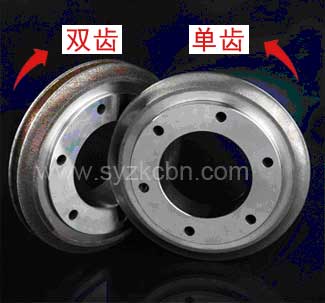

电镀单、双齿砂轮磨削

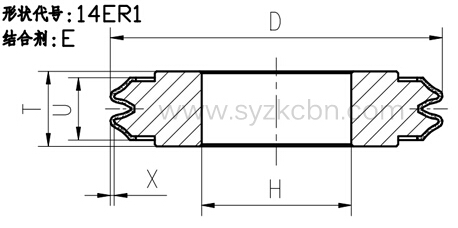

电镀双齿砂轮图纸

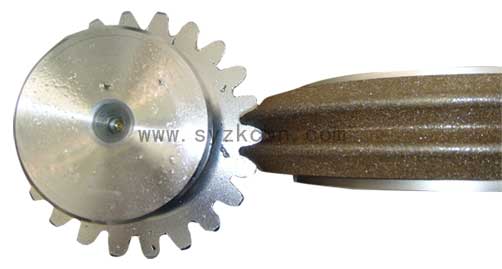

双齿电镀齿轮砂轮磨削


...............................................................................................................................................................................................................................................................................................................................................


电镀磨齿技术参数

应用CBN砂轮磨齿能有效避免磨齿裂纹的产生、高稳定性、高效率、适合大批量生产。经CBN砂轮磨削后的齿轮表面品质好,具有重镀性。以下参数为我所客户磨削指标,仅供参考。



产品说明

偏航变桨驱动器齿轮磨削

磨削产品

1.5MW太阳轮系列5、3MW行星轮系列5

砂轮特点

大磨削比,长寿命,高效率

砂轮类型

圆柱直齿设计

砂轮类型

单齿精磨、双齿粗磨

齿轮标准

ISO  5~6

齿轮粗糙度

Ra1.6

齿廓斜率误差fha

0.0085

齿向斜率误差fhβ

0.01

齿距偏差fpt:

0.01

砂轮使用周期

粗1800件、精1100件

磨削设备

KAPP-KX1




...............................................................................................................................................................................................................................................................................................................................................


电镀磨齿砂轮应用

成形磨削和高速磨削。成形磨削主要应用于齿轮磨削,转子磨削,定子磨削,太阳轮,行星轮等有形状磨削要求的工件。


电镀磨齿砂轮磨削




...............................................................................................................................................................................................................................................................................................................................................

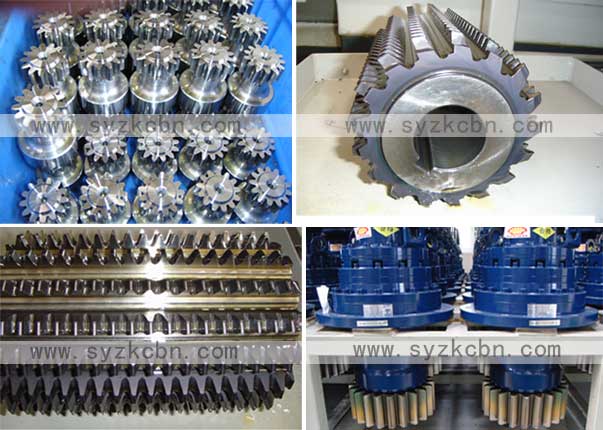

砂轮磨削工件与检测

齿轮

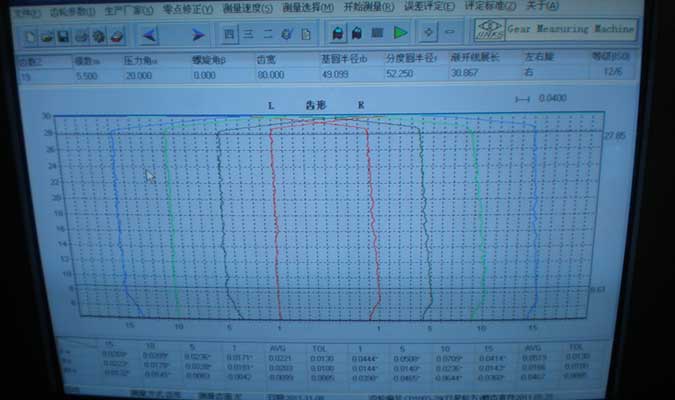

检测报告



...............................................................................................................................................................................................................................................................................................................................................
