陶瓷外圆磨cbn砂轮|陶瓷高速外圆磨cbn砂轮|磨轴陶瓷外圆磨cbn砂轮

沈阳中科砂轮 15004018640
产品展示
产品名称:陶瓷高速cbn砂轮 产品品牌:沈阳中科 产品类别:陶瓷CBN砂轮 浏览次数:5
分享:
赞一下 2
文章概述:
CBN陶瓷高速砂轮是发动机曲轴、凸轮轴、高精度、高效率磨削最理想的加工工具。CBN陶瓷高速外圆磨砂轮主要在空调压缩机泵体曲轴、内燃机曲轴凸轮轴、变速箱齿轮轴等磨削领域应用。



一、           产品案例

陶瓷CBN砂轮优越性

磨具耐磨性优于树脂,切削锋利,磨削效率高,磨削过程不易发热和阻塞,热膨胀量小,易控制加工精度,易修整。

陶瓷高速CBN砂轮磨案例

磨床信息

磨削项目

轴无心磨床

磨床厂家型号

MICRON MQS-450-B

砂轮线速度

21700m/min

工件进给速度

粗磨:0.83mm/min 精磨:0.48 mm/min

修整器规格材质

SD40/50-C75-M64  130D-5U-3X-20T-42H

工件信息

工件名称

材料及硬度

FC25-FCD55

原用砂轮信息

磨料

 CB120M180VNIKP

规格

∮455×135×228.6×3X∮

455×25×∮228.63X

制造商

NORITAKE

工件工艺参数

磨后表面粗糙度

Ra0.35

未磨削面粗糙度

Ra3.2

磨削加工节拍

28sec

磨除总量(单侧)

0.05-0.075mm

修整量

8×0.002mm0.016mm

粗磨量

0.1-0.15mm

动平衡值

0.001mm

砂轮修整方式

回转式

工件磨削宽度

12-21

砂轮寿命

300000


二、产品规格


陶瓷高速CBN砂轮图纸



三、应用领域


陶瓷高速CBN砂轮

高速外圆磨陶瓷CBN砂轮因其切削锋利、高品质高精度、修整间隔长、高效率加工难磨材料等特点,广泛地应用在内燃机曲轴、凸轮轴、变速箱轴等等轴类的磨削中。主要配套机床:勇克Junker、耐克索斯Naxos、兰迪斯Landis、肖特Schaudt、丰田工机Toyota、日平富山NTG等磨床。

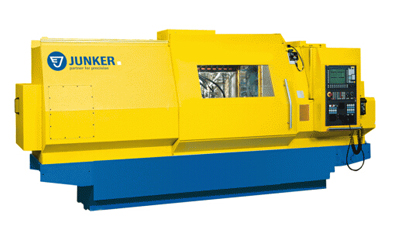

可配套德国勇克机床

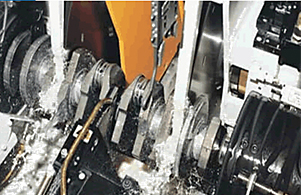

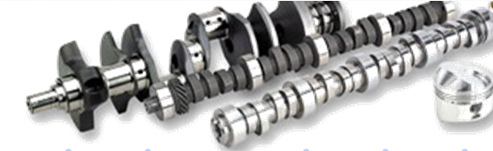

磨削曲轴凸轮轴




沈阳中科研发、生产、销售一体专门从事CBN砂轮金刚石砂轮、金刚石滚轮的研制。提供各种CBN/金刚石砂轮的定制,根据客户图纸可定制难磨异形砂轮,特殊用途的砂轮,以及全套加工解决方案。


四、产品包装

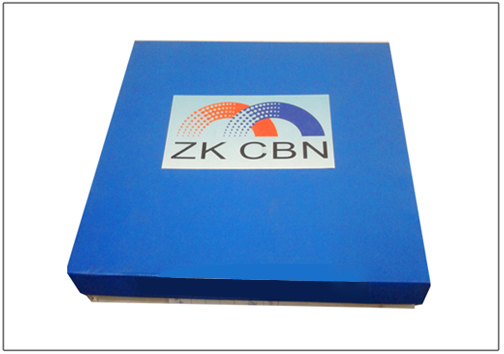

瓦楞纸板加厚包装,360度全方位保护



五、加工检测设备


沈阳中科是首家自主研发CBN砂轮的厂家,配套专用数控磨床的加工精度可达2μm,最快加工节拍15s,加工稳定性CPK值大于1.33。先进的生产检测设备:加工中心、三坐标、强度测试仪等。严格把关质量。沈阳中科CBN砂轮、金刚石砂轮还可替代进口,并且价格仅仅是进口砂轮价格的50%,可提供定制服务,免费试磨!
